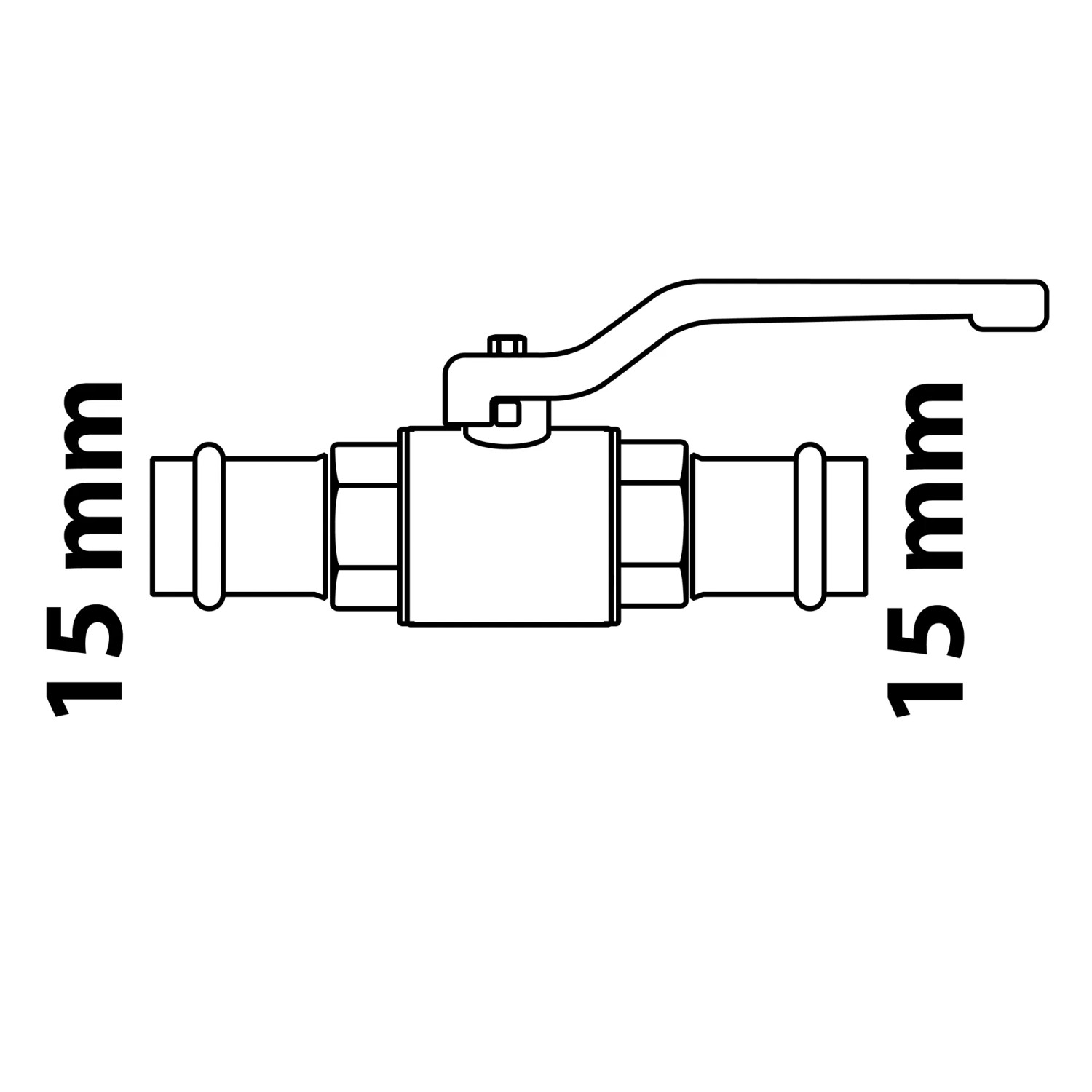

Kirchhoff MS-Kugelhahn mit CU-Pressanschluss 15 mm x 15 mm
Art. Nr: 3954948
Du sparst 23%
30,99 €
23,95 €
inkl. 20 % MwSt.
Lieferung nach Hause
Paket, ca. 4 Tage Lieferzeit
zzgl. 4,95 € Versand
Verkäufer:
Reservieren & Abholen
Im OBI Markt
Pressverbindung mit V-Kontur
Geeignet für die Installation von Trinkwasser-, Sanitär- und Heizungsinstallation im Innenbereich
Betriebstemperatur max. -35 °C bis +110 °C, Druck max. 16 bar, je nach Installationsbereich
Unverpresst undicht bei 0,1 - 6 bar
Der Kirchhoff MS-Kugelhahn mit 15 mm x 15 mm Anschlussmaß verfügt über einen robusten CU-Pressanschluss für eine sichere und schnelle Installation. Gefertigt aus hochwertigem Messing bietet der Kugelhahn eine hohe Korrosionsbeständigkeit und Langlebigkeit. Er ermöglicht eine zuverlässige Steuerung des Durchflusses in Trinkwasser-, Heizungs- und Sanitärsystemen. Die einfache Handhabung und die langlebige Konstruktion machen ihn zur idealen Wahl für professionelle Installationen.
Pressfitting System
- Schnellere Verarbeitung als beim Löten, dadurch Kostenvorteil
- Unterputz und Aufputz für Trinkwasser- und Heizungsinstallation bis 95 °C möglich
- Weniger gefährlich als Löten, keine Beschädigung durch Brand möglich
- Sehr sauberes Arbeiten und saubere Optik der Verbindung
- Spezialwerkzeug für V-Presskontur notwendig, V-Kontur deckt etwa 90 % des deutschen Installations-Marktes ab
Anwendung:
- Trinkwasser-Installationen DIN EN 806 und DIN 1988
- Warmwasser-Heizungen DIN EN 12828
- Nah- und Fernwärmeleitungen DIN 4747
- Thermische Solaranlagen mit permanenten Betriebstemperaturen bis 110 °C DIN EN 12975 / 12976
- Wassergeführte Raumkühlanlagen
- Regenwassernutzungsanlagen DIN 1989
- Feuerlöschleitungen DIN 14462
- Druckluft ölfrei, Industrie- und Prozesswässer
- Vakuumleitungen für nichtmedizinische Zwecke
- Rohrleitungen im Schiffbau (Abmessung bis 54 mm) und Baustellenprüfdruck.
Tipp:
- In manchen Regionen ist die Verwendung von Kupferrohren wegen der Trinkwasserzusammensetzung nicht optimal.
- In Fließrichtung nach Kupferrohren können keine verzinkten Rohre eingesetzt werden.
- Planen Sie genau, welche Verbindungen am Installationsort und welche eventuell vorbereitend durchgeführt werden können.
Vorteile der V-Kontur:
- Mehr Sicherheit durch zylindrische Rohrführung (das Kupferrohr verkeilt nicht mit dem O-Ring, wenn das Rohr eingeschoben wird) und 3-Punkt-Verpressung.
- Richtiges Verpressen dichtet die Verbindung: Bei unsachgemäßer Verpressung wird eine Undichtigkeit schon bei geringem Wasserdruck durch Tropfen angezeigt.
Montage:
1. Benötigte Rohre und Fittings nach Ihrem Plan zusammenstellen.
2. Kupferrohr mit Kupferrohrabschneider oder feiner Metallsäge unbedingt rechtwinklig passend ablängen.
3. Rohrenden innen und außen entgraten und mit Reinigungsvlies reinigen.
4. Einstecktiefe markieren
5. Entgratetes Rohr unter leichtem Drehen bis zum Anschlag in das Fitting einschieben, falls notwendig ausschließlich Silikonöl als Gleitmittel verwenden, kein Fett, kein Öl!
6. Pressvorgang starten. Achtung: sichere Verpressung nur mit komplett zusammengefahrenen Pressbacken.
Pressfitting System
- Schnellere Verarbeitung als beim Löten, dadurch Kostenvorteil
- Unterputz und Aufputz für Trinkwasser- und Heizungsinstallation bis 95 °C möglich
- Weniger gefährlich als Löten, keine Beschädigung durch Brand möglich
- Sehr sauberes Arbeiten und saubere Optik der Verbindung
- Spezialwerkzeug für V-Presskontur notwendig, V-Kontur deckt etwa 90 % des deutschen Installations-Marktes ab
Anwendung:
- Trinkwasser-Installationen DIN EN 806 und DIN 1988
- Warmwasser-Heizungen DIN EN 12828
- Nah- und Fernwärmeleitungen DIN 4747
- Thermische Solaranlagen mit permanenten Betriebstemperaturen bis 110 °C DIN EN 12975 / 12976
- Wassergeführte Raumkühlanlagen
- Regenwassernutzungsanlagen DIN 1989
- Feuerlöschleitungen DIN 14462
- Druckluft ölfrei, Industrie- und Prozesswässer
- Vakuumleitungen für nichtmedizinische Zwecke
- Rohrleitungen im Schiffbau (Abmessung bis 54 mm) und Baustellenprüfdruck.
Tipp:
- In manchen Regionen ist die Verwendung von Kupferrohren wegen der Trinkwasserzusammensetzung nicht optimal.
- In Fließrichtung nach Kupferrohren können keine verzinkten Rohre eingesetzt werden.
- Planen Sie genau, welche Verbindungen am Installationsort und welche eventuell vorbereitend durchgeführt werden können.
Vorteile der V-Kontur:
- Mehr Sicherheit durch zylindrische Rohrführung (das Kupferrohr verkeilt nicht mit dem O-Ring, wenn das Rohr eingeschoben wird) und 3-Punkt-Verpressung.
- Richtiges Verpressen dichtet die Verbindung: Bei unsachgemäßer Verpressung wird eine Undichtigkeit schon bei geringem Wasserdruck durch Tropfen angezeigt.
Montage:
1. Benötigte Rohre und Fittings nach Ihrem Plan zusammenstellen.
2. Kupferrohr mit Kupferrohrabschneider oder feiner Metallsäge unbedingt rechtwinklig passend ablängen.
3. Rohrenden innen und außen entgraten und mit Reinigungsvlies reinigen.
4. Einstecktiefe markieren
5. Entgratetes Rohr unter leichtem Drehen bis zum Anschlag in das Fitting einschieben, falls notwendig ausschließlich Silikonöl als Gleitmittel verwenden, kein Fett, kein Öl!
6. Pressvorgang starten. Achtung: sichere Verpressung nur mit komplett zusammengefahrenen Pressbacken.
Herstellerangaben
W. Kirchhoff GmbH
Hullerweg 1
49134 Wallenhorst
DE
info@wkirchhoff.deEAN(s): 4053452020429
Wie zufrieden bist du mit den Produktinformationen?
Maße & Gewicht
| Gewicht | 314 g |
|---|---|
| Höhe | 19,9 cm |
| Breite | 3,8 cm |
| Tiefe | 19,9 cm |
